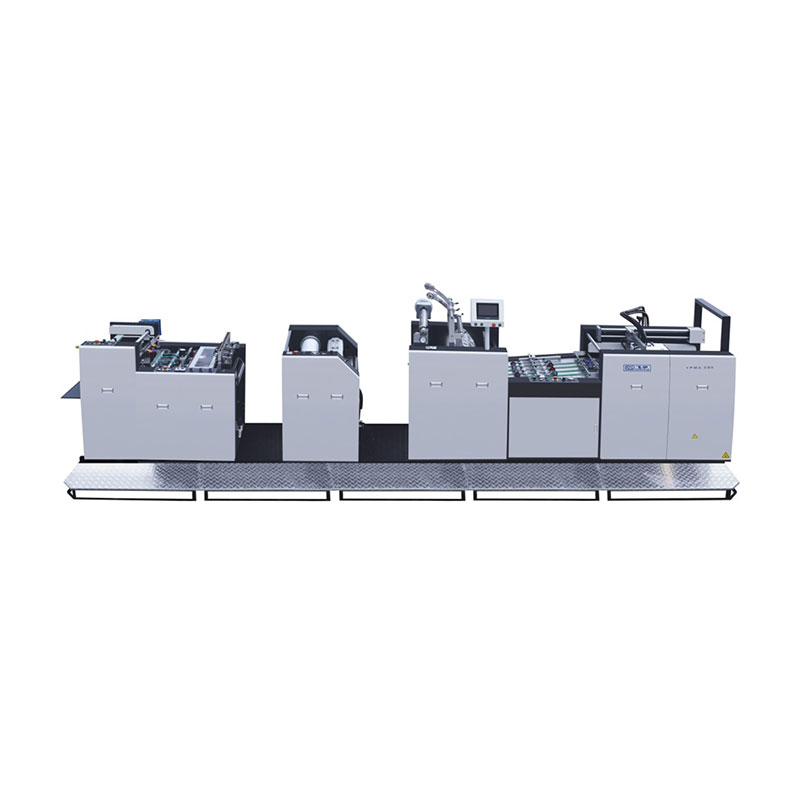

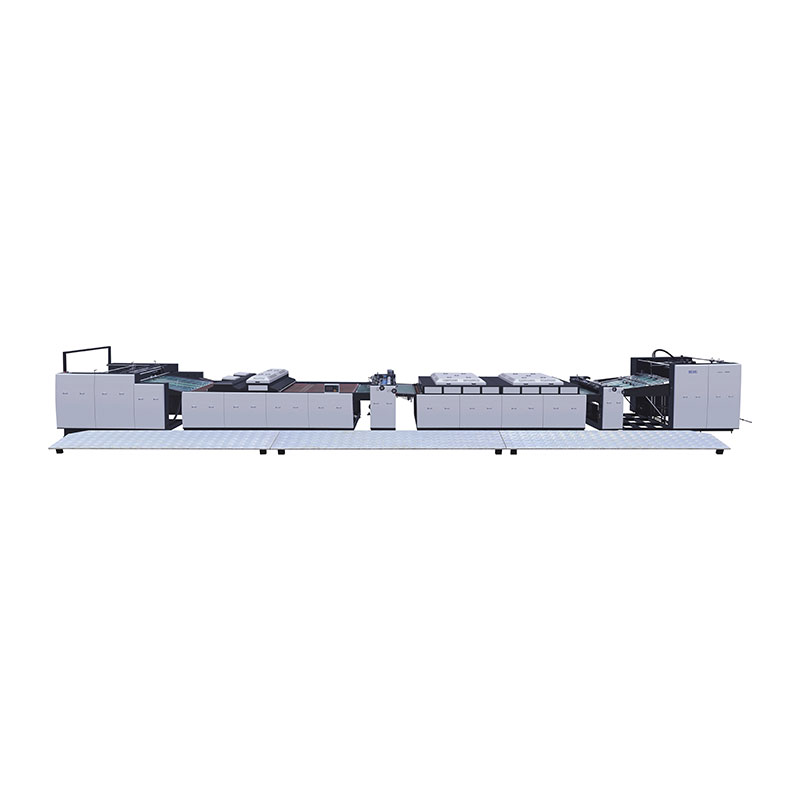

Automatisk inline belægningsmaskine

New Star Automatic Inline Coating Machine kombinerer innovative og praktiske koncepter, der forbedrer kvaliteten og lysstyrken af ​​trykte produkter.

Vores udstyr er nemt at betjene og vedligeholde. Vedtagelsen af ​​skærminteraktion gør betjeningen mere intuitiv og overskuelig.

Højdepunkter

1: Den understøtter start og acceleration med én knap på skærmen. Sammenlignet med den traditionelle segmenterede kontrol er den mere praktisk og effektiv at betjene!

2: Diameteren af ​​glas- og belægningsakselhovedet er 55 mm, med et større leje, som er større end den traditionelle 35 mm-specifikation. Derfor kører maskinen mere stabilt ved høj hastighed, er ikke let at deformere, har en mere ensartet overflade, og udstyret er mere holdbart!

3: Belægningen vedtager en synkron remtrækstruktur, hvilket får udstyret til at køre mere lineært og jævnt. Den er velegnet til high-end produkter med bedre overfladetekstur!

4: Den omvendte belægnings- og glasmetode med tre ruller er vedtaget, hvilket gør det muligt at justere olietykkelsen i henhold til produktkravene, hvilket resulterer i en mere ensartet og sart overflade, samtidig med at man undgår unødvendigt spild!

5: Luftkniven er ekstremt nem at betjene! Med høj præcision passer begge sider tæt, hvilket eliminerer problemet med brud!

Specifikation

Maskindetaljer

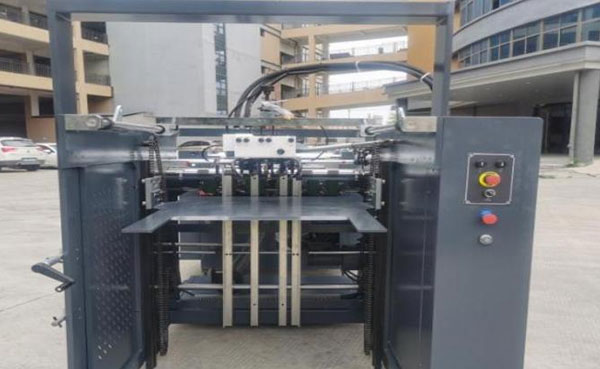

1.Auto feeder

Papirføderen er en vigtig komponent i den automatiske inline-belægningsmaskine. Det kan føre papir ind i hovedmaskinen mere jævnt og undgå papirstop.

Vores maskine anvender en kontinuerlig papirfremføringsmetode, som har en kompakt struktur, bekvem betjening, en høj grad af automatisering og høj præcision i papirfremføring. Hovedkomponenterne i papirfremføreren inkluderer papirfremføringsbroen, papirfremføringshovedet, papirstablingsbord, løftesystem og transmissionssystem.

(1) Vedtag oliefrit vakuumluftpumpepapirsugesystem;

(2) Højhastigheds offsettrykføder (12.000 ark/time) sikrer høj hastighed og stabil drift!

(3) Trinløs frekvenskonverteringshastighed papirfremføring

(4) Produktionslinjens papirfremføringsbord er vakuumsugning og positionering for at sikre jævn, pæn og stabil transport.

(5) Beskyttelsesanordning for øvre og nedre grænse til papirfremføringsbord; manuel hurtig løftning;

(6) Automatisk papirfremføringssystem til papirfremføringsbord;

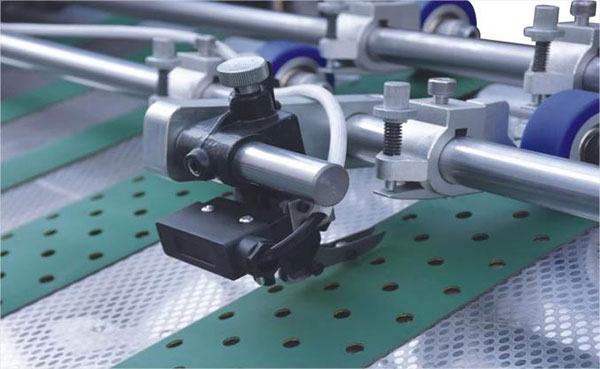

(7) Dobbelt ark sensor: Dobbelt eller flere ark fremføring registrering og nedlukning system: Brug induktionen af ​​detektoren med sikker spænding til at detektere dobbelt eller flere ark papir

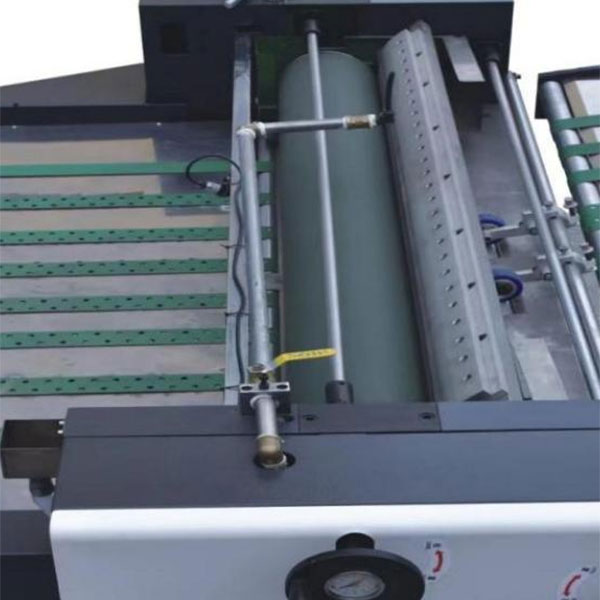

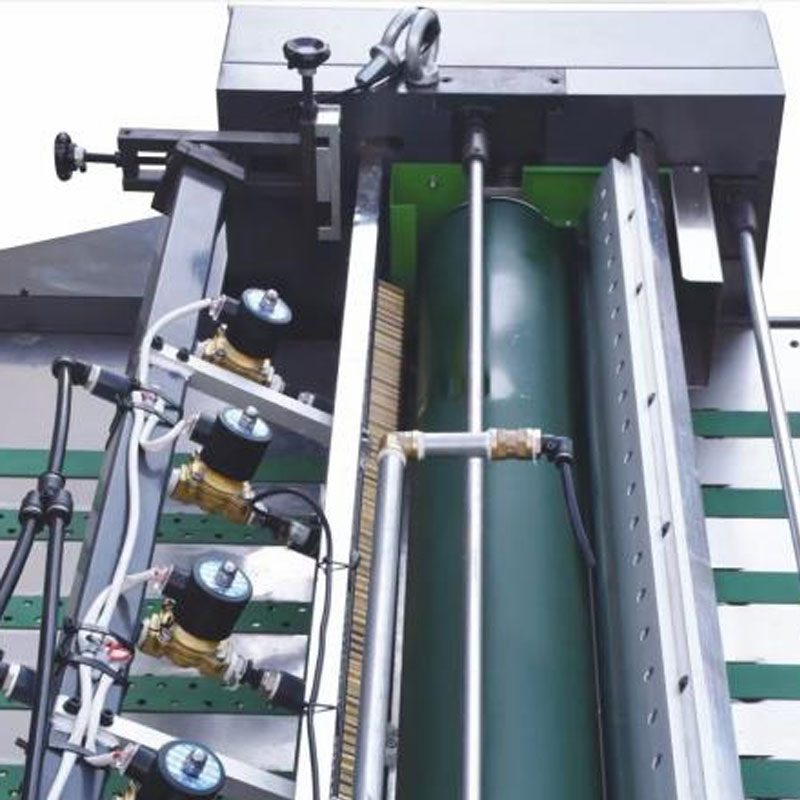

2. Grundlæggende oliebelægningshoved (med luftkniv)

Basishovedet garanterer et ensartet UV-lag på papir, som forbedrer vedhæftningen mellem blæk og UV-lak.

Grundlæggende belægningshovedenhed har følgende funktioner:

（1） Påfør basisolie for at fylde kapillærerne på papiroverfladen;

（2） Forøg vedhæftningen mellem UV-belægning og blæk; reducere indtrængning af belægningen for at bevare papirets rene hvidhed;

（3） Spar på forbruget af olieprodukter af høj kvalitet, såsom dyr UV-olie, berøringsolie og filmerstattende olie;

（4） Aftagelig nederste skraber, nem at rengøre og skifte bladet og skrabe mere rent

（5） Hoveddrivsystemet vedtager synkront remtræk, dobbeltlejet trykbestandigt design, præcist og holdbart

（6） Rullepapirfejl, automatisk stop, automatisk alarm.

（7） Støbegods er behandlet i ét stykke, med stærk stivhed, stabilitet og holdbarhed!

（8） Udstyret med meget følsomt luftknivsystem (valgfrit) velegnet til både tykt papir og tynd papirbelægning;

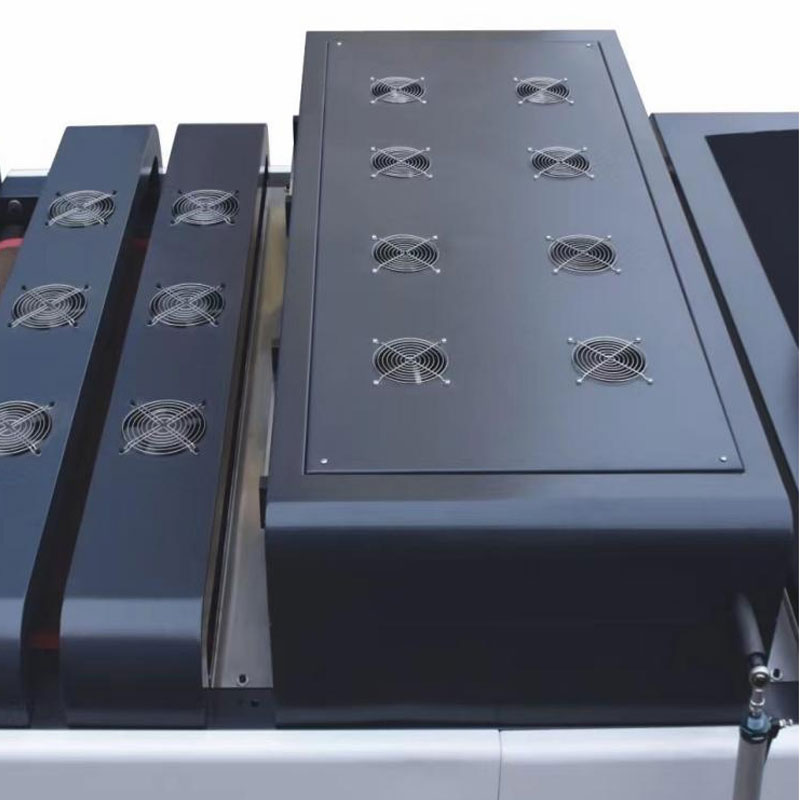

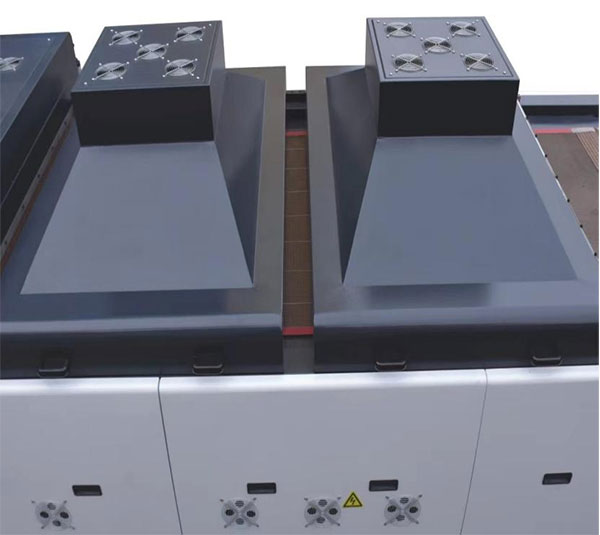

3. IR hærdningssystem

Den vandbaserede infrarøde tørretumbler bruger infrarød stråling, der delvist reflekteres fra belægningens overflade, en del af den reflekteres af belægningens overflade, og resten kommer ind i belægningen. Termisk energi hæver belægningens temperatur og accelererer tørringsprocessen.

(1) Det kan bruges som en vandbaseret eller opløsningsmiddelbelægningsvæske til tørring efter belægning;
(2) IR-lysboksen er udstyret med en temperatursensor. Når temperaturen i lysboksen når den indstillede værdi, vil temperaturen være konstant;
(3) Køleventilatorsystemet gør det muligt at tørre papiret hurtigt uden at klæbe;
(4) IR-tørreudstyret bruger energibesparende varmluftcirkulationstørremetode: mere energibesparende;

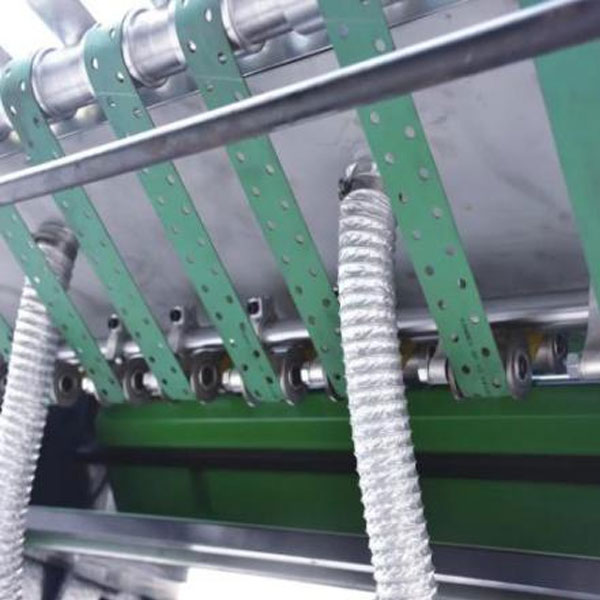

(5) Papiret fremføres uden tænder, og luften suges og fastgøres til papiret. Den er stabil og bevæger sig ikke skævt, flyder eller hober sig op;

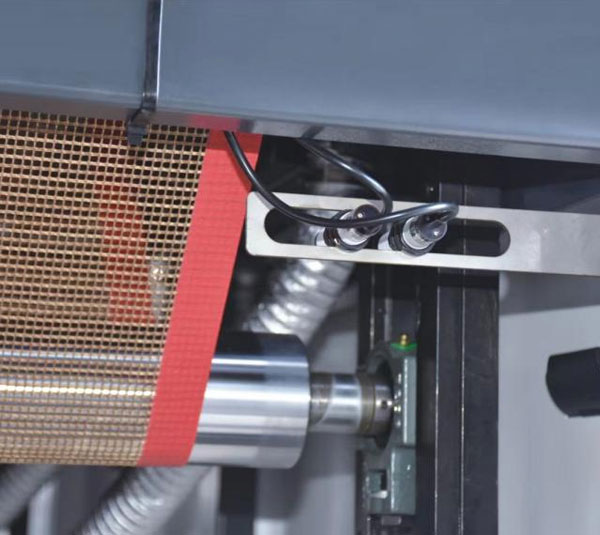

(6) Teflon transportbånd: ingen deformation, ingen træk, UV-beskyttelse, stærk og holdbar, og transportbåndet har et automatisk afvigelseskorrektionssystem
(7) IR-tørringen består af 18 lamper opdelt i 2 grupper, med automatisk konstant temperaturindstilling og uafhængig temperaturkontrol;
(8) Der er anbragt en sikkerhedswire under lampeskærmen for at forhindre, at papiret flyder, eller at lampen går i brand.
(9) Transportbåndet stopper og slukker selv for at forhindre blokering og brand;
(10) IR-tørresystemet bruger let tørring, som ikke påvirkes af ventilation. Det kan effektivt tørre det nederste olielag på papirets overflade uden at få papiret til at udvide sig eller trække sig sammen på grund af varme;
(11) Den bruger blast cooling, som har fordelene ved højt vindtryk, høj luftvolumenkontrolstabilitet, lavt støjniveau og automatisk drift. Det er hurtigere og mere effektivt end det traditionelle ventilatorventilationssystem;
Tørretunnelens hoveddel vedtager IR-tørring og ventilatorkøling, som har bedre køleeffekt, sparer mere elektricitet og sparer energi.

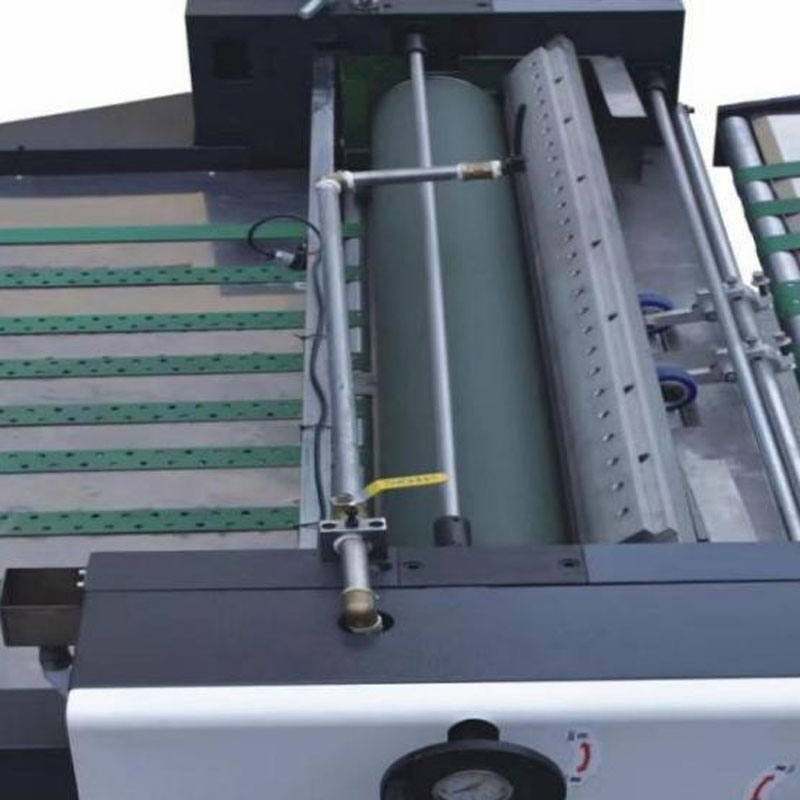

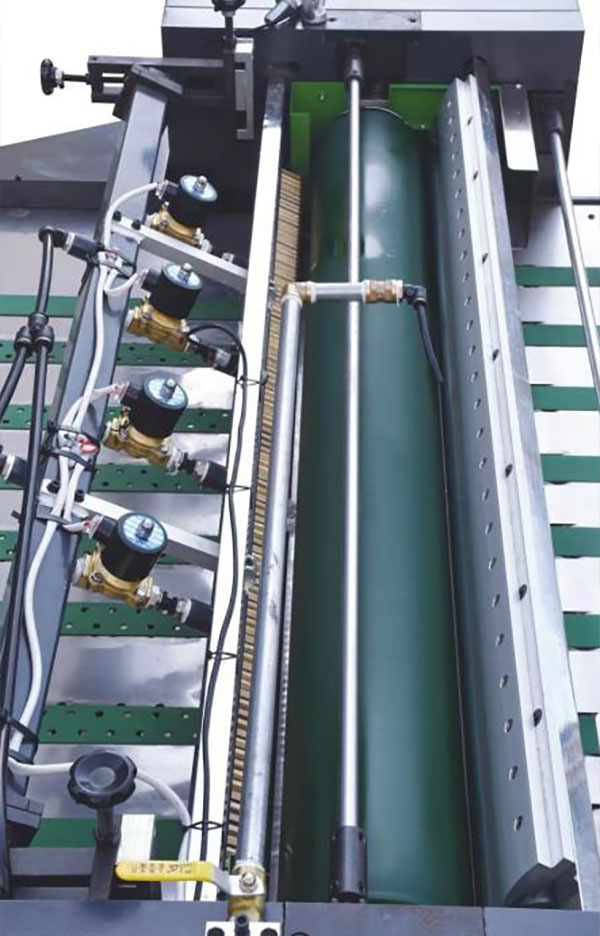

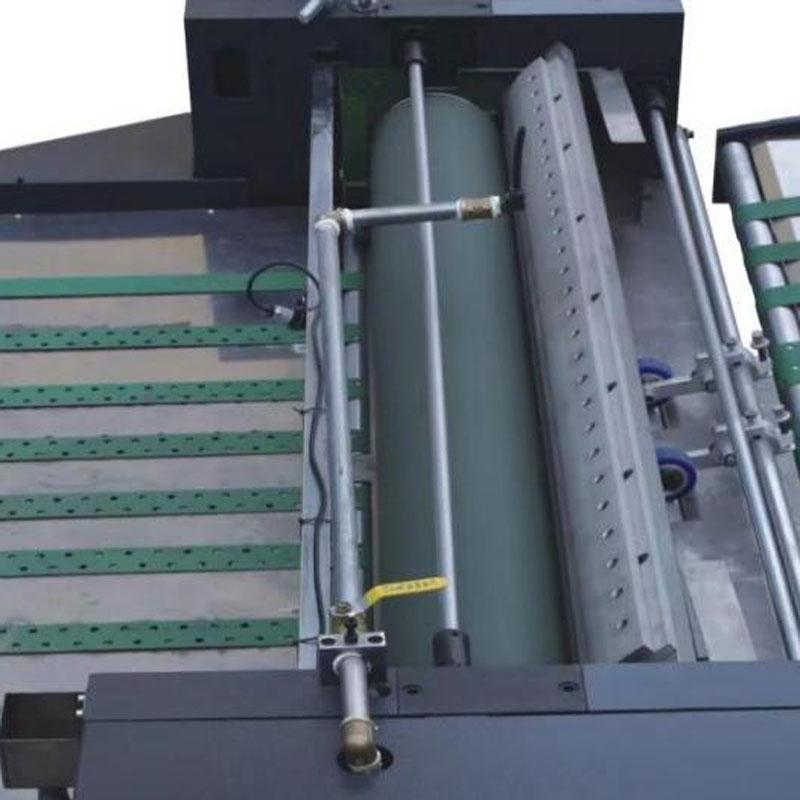

4. Oliebelægning (med valgfri luftknivanordning)

Maskinen påfører tryksager et lag coatingolie, efterfulgt af nivellering og tørring.

(1) Med ensartet belægningseffekt og finjusterende kontrol af mængden af ​​fremføring, hvilket gør papiret glat og blankt;
(2) Hovedmaskine til overfladeoliebelægning med meget følsomt luftknivsystem/computerstyring (valgfrit) velegnet til både tykt og tyndt papir
(3) Hovedrullen anvender et akselhoved med en diameter på 55 og kraftige lejer, som er holdbart og stabilt;
(4) Belægningssystemet er justeret på den ene side, med trykdisplay og bekvem og hurtig betjening;
(5) Olierullepapirets automatiske overvågningsnedlukning og alarmsystem, lavhastigheds jog-fejlfinding, papirbehandling og papiroutput
(7) Ingen tandsugning og papirfremføring, ingen skævhed;
(8) Belægningsvalserensningsanordning, dobbeltsløjfe olieforsyning og rengøringssystem for at undgå blokering af oliekredsløb, olietank Olievolumen automatisk overvågning og advarsel, spray Teflon materiale, ikke-klæbrig, let at rengøre;
(9) Hovedtransmissionssystemet vedtager synkront remtræk, dobbeltlejet trykbestandigt design, præcision og holdbarhed;

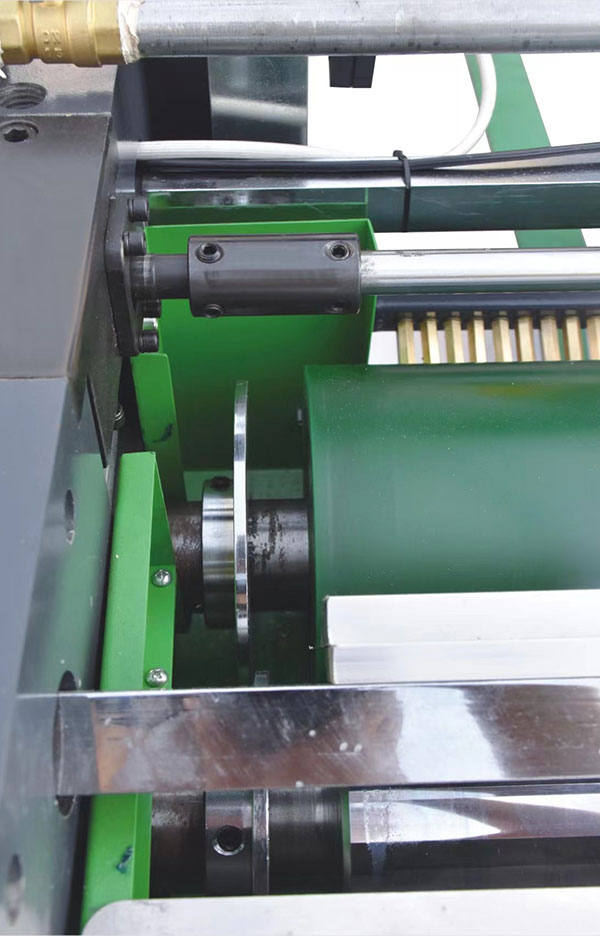

(10) Limedelen anvender omvendt belægning med tre ruller, og limvalsens maksimale diameter er 165 mm.
(11) Limningen er ensartet og delikat, hvilket sparer lim og omkostninger;
(12) Den aftagelige nederste skraber er nem at rengøre og skifte klingen og skraber mere rent

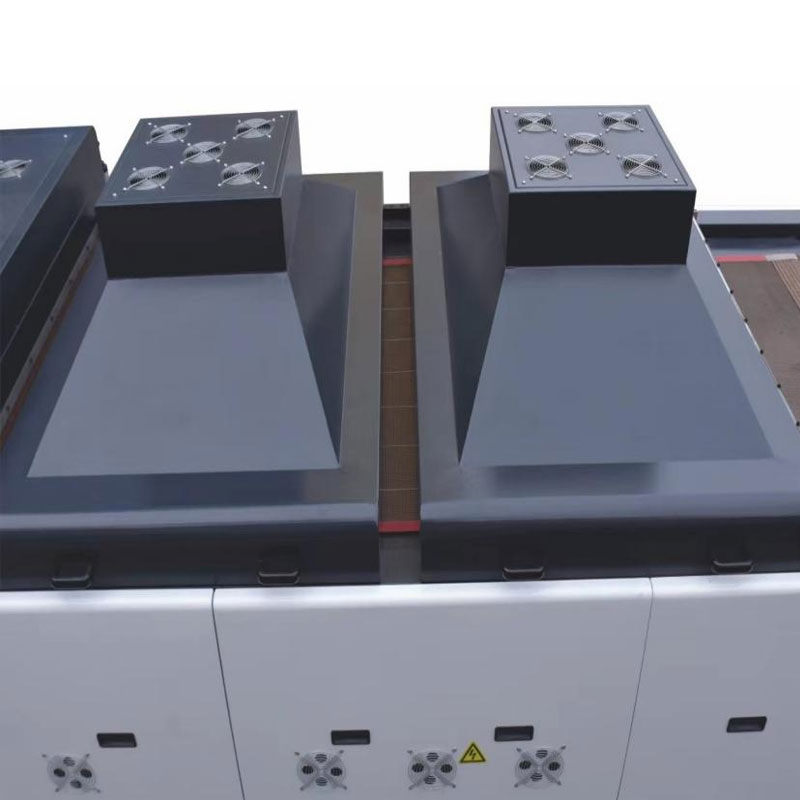

5.UV tørretumbler

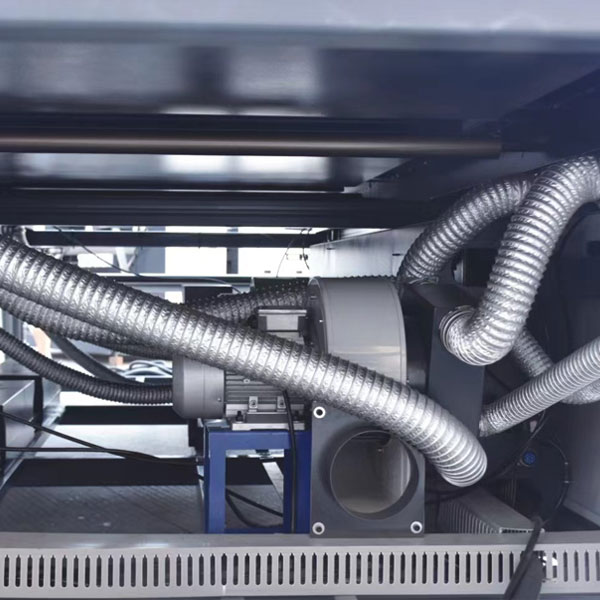

(1) suge- og udeluftsystem

(2) UV-delen anvender 8-12KW justerbar elektronisk lyskilde, hvilket har forbedret sikkerhedsydelsen væsentligt end den traditionelle spændingskilde lyskilde. Lyskilden kan justere lysstyrken automatisk som ændring af maskinens kørehastighed, som kan ændres fra 30% til 100%. Dermed spares det gennemsnitlige energiforbrug med mere end 30 %.

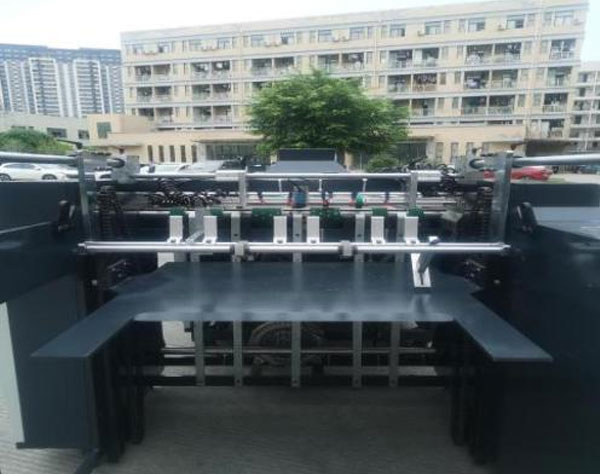

6. Automatisk stabler

Den automatiske papirleveringsmaskine er udstyret med en blæserkølet papirpressestruktur, som perfekt kan levere papiret under maskinens højhastighedsdrift, hvilket sikrer, at papiret leveres pænt.

（1） Bæltet har støjsvag papirlevering, og de øvre og nedre trykskinner er designet til at sikre jævn og jævn levering.

（2） Vakuumsugepapirstabilisatorenhed for at holde papiret stabilt; for at undgå krølning af tynd papirbelægning,

（3） Leveringsbordet kan hæves og sænkes manuelt;

（4） De øvre og nedre grænsebeskyttelsesanordninger på leveringsbordet;（5） Automatisk sænkningsanordning for leveringsbordet og leveringsgrænsepapirstop og alarmsystem;

（6） Automatisk belægningspapir kumulativ tælling;

（7） Tilfældig papir automatisk sorteringsenhed og programmeret kontrol- og alarmsystem;

（8） Ved at bruge højhastigheds pneumatisk fotoelektrisk enkeltarks papiroptagelsessystem er papiret nøjagtigt og pænt;

Valgfrit: pulverfjernelse (coating)
