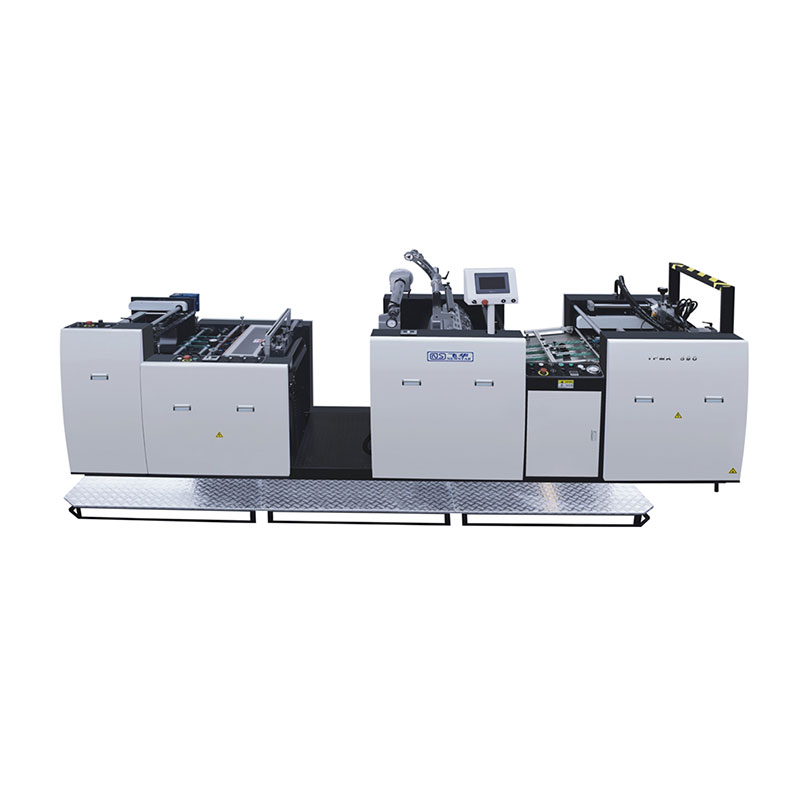

Automatisk pre-coating lamineringsmaskine

Automatisk pre-coating lamineringsmaskine med kædekniv er et klassisk produkt af New Star i mange år. Det er en ny automatisk model, der er specielt designet til den lille størrelse og små batchproblemer på markedet, især til tags, billeder, digital trykning, kommerciel trykning, bøger, selvklæbende laminering.

Funktioner

1: Pre-stacker-mekanisme til papirfodring.
2: Vedtag højhastigheds offsetføder for at sikre hurtig og stabil drift
3: Høj grad af intelligens, hele maskinen styres af PLC og Man-Machine, og hver del er frekvenskonverteret og servobundet for at sikre hastighedssynkronisering og let for en person at betjene.
4: Høj hastighed, høj effektivitet og enkel drift

Tekniske parametre

Maskinstruktur

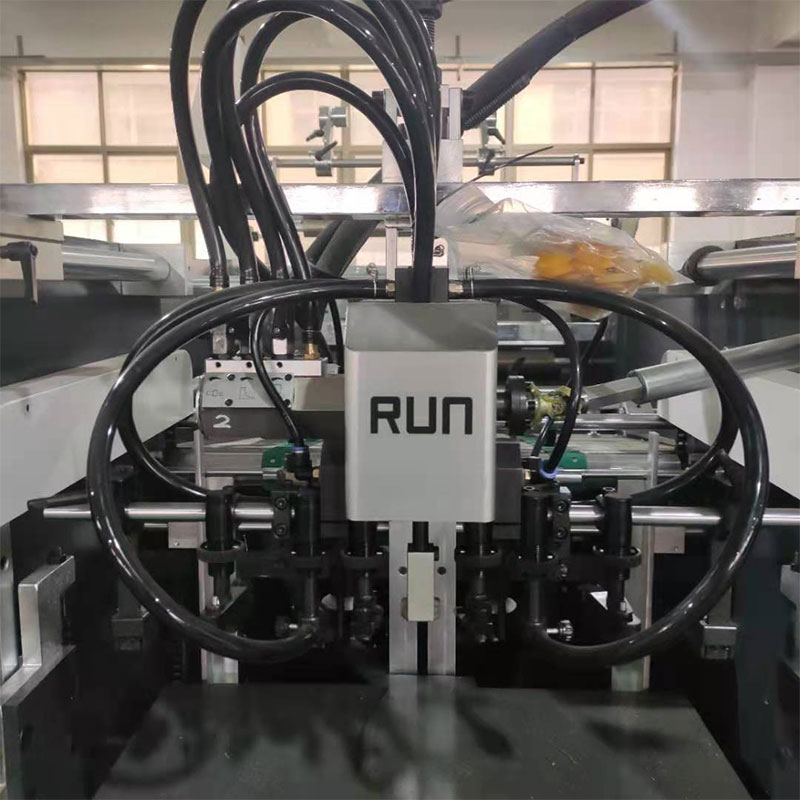

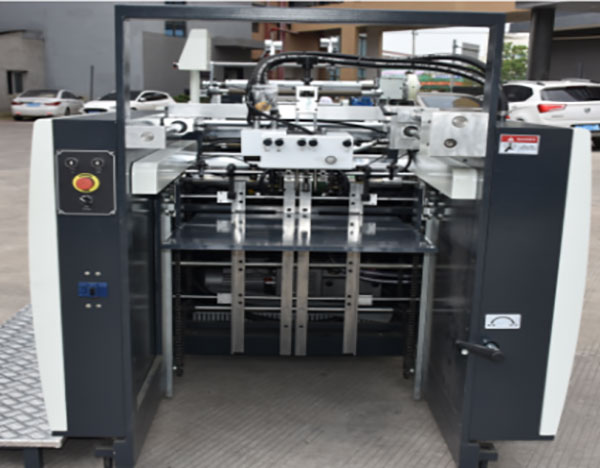

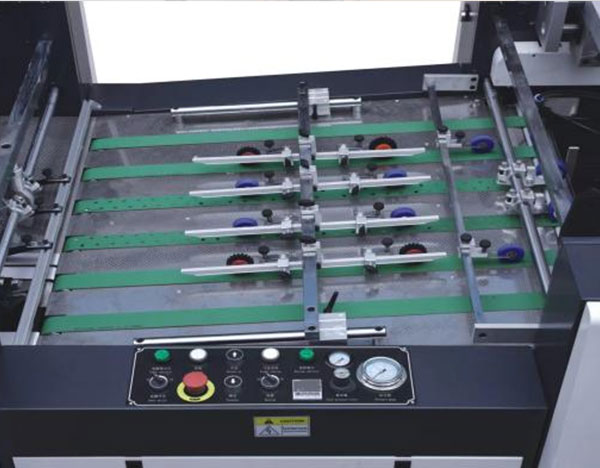

1. Automatisk papirfodringssystem.

Papirføderen er en vigtig del af lamineringsmaskinen. Funktionen af ​​papirføderen er at adskille papiret en efter en automatisk, nøjagtigt, støt og med jævne mellemrum og kontinuerligt sende det til den almindelige positioneringsposition.
Papirfodringsmetoden i denne maskine er kontinuerlig papirfodring, som har fordelene ved høj grad af automatisering, kompakt struktur, god ydelse, praktisk drift, nøjagtig papirfodring og høj præcision. Hovedkomponenterne i papirføderen inkluderer papirfodringsbroen, papirfodringshovedet, stablingsbordet, løftesystemet og transmissionssystemet.

(1) Vedtage oliefri vakuumpumpe luftsugesystem;
(2) papiret, der transporterer tabel på produktionslinjen, er placeret og overført ved vakuumsugning for at sikre glat, pæn og stabil transport;
(3) papirfodringstabellen er udstyret med øvre og nedre grænsebeskyttelsesenheder; manuel hurtig løft;
(4) Papirfodringstabellen har et automatisk genopfyldningspapirfodringssystem;

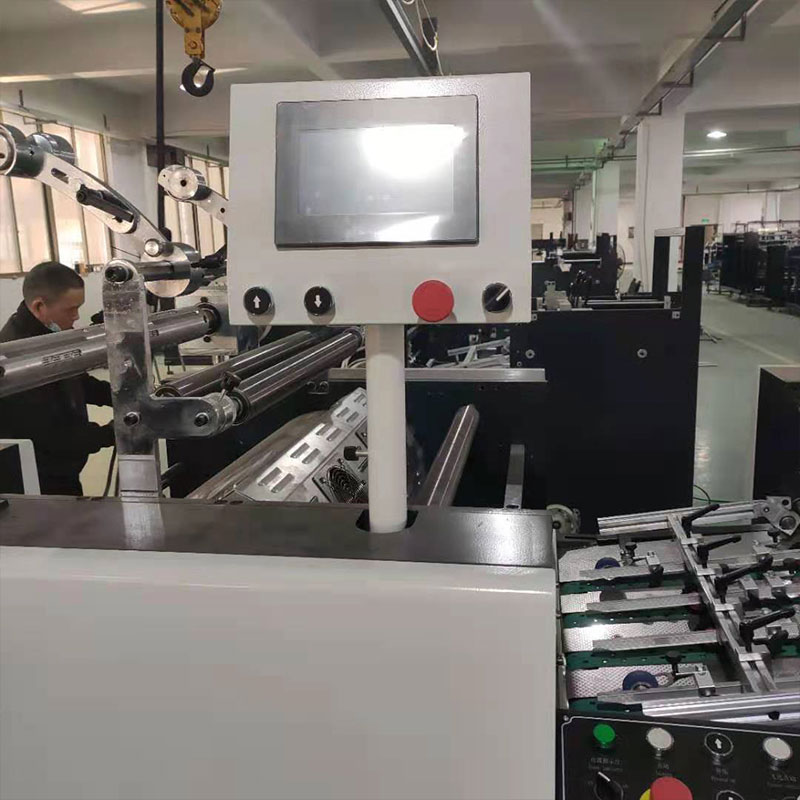

(5) Servo-teknologi, PLC-kontrol og interaktionssystem for mennesker-computers interaktionssystem centraliseret kontrol. Papirstablingsfejl ± 2 mm;
(6) Frontmåler og sidelægspositioneringssystem.

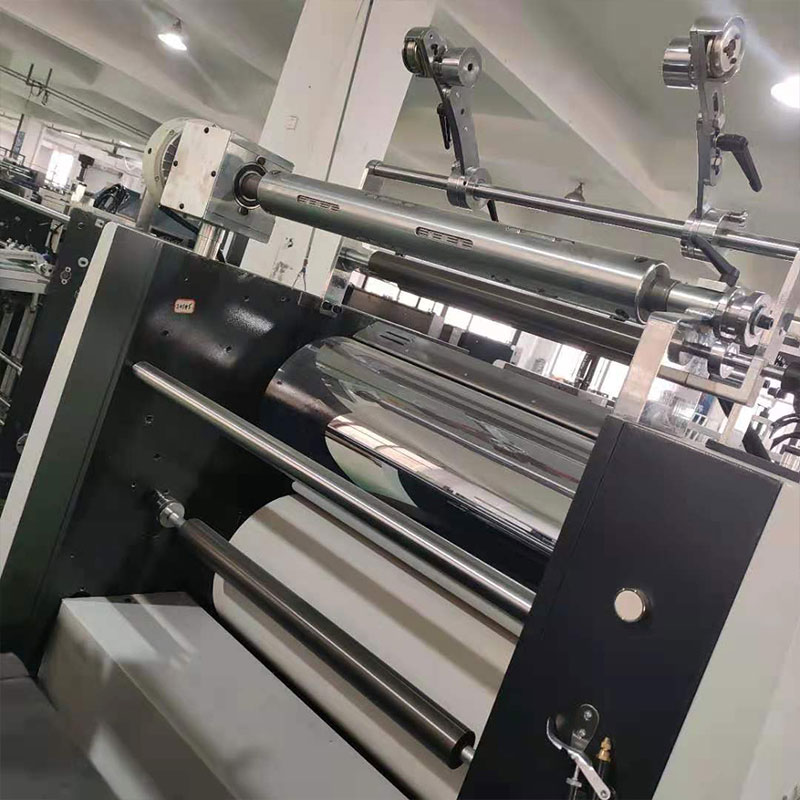

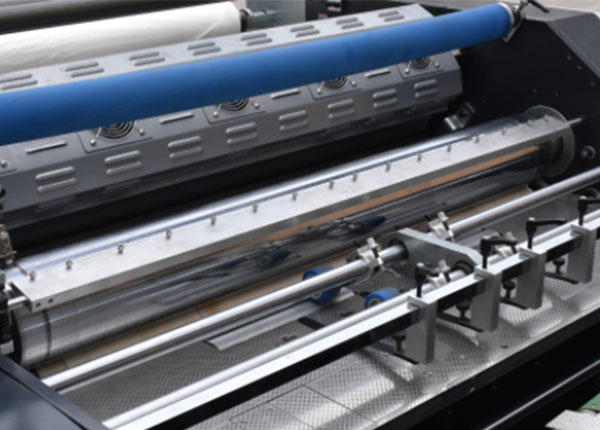

2. Main vært

(1) hele maskinen vedtager synkronbælte med høj præcision og nogle importerede kædeoverførsler;
(2) 320mm sammensat opvarmningsrulle, matchet med elektromagnetisk variabel effektvarmesystem;
(3) 300 mm importeret silikonetrykrulle, som har god temperatur og trykresistens og ikke-stick ydelse;
(4) Elektromagnetisk opvarmning
(5) Film lige rulle
(6) Temperaturmåler udenfor
(7) Automatisk hydraulisk tryk
(8) Papir mangler og brudesystem
(9) Anti-debris-magnetsikkerhedsenhed, beskyt jernrullen.

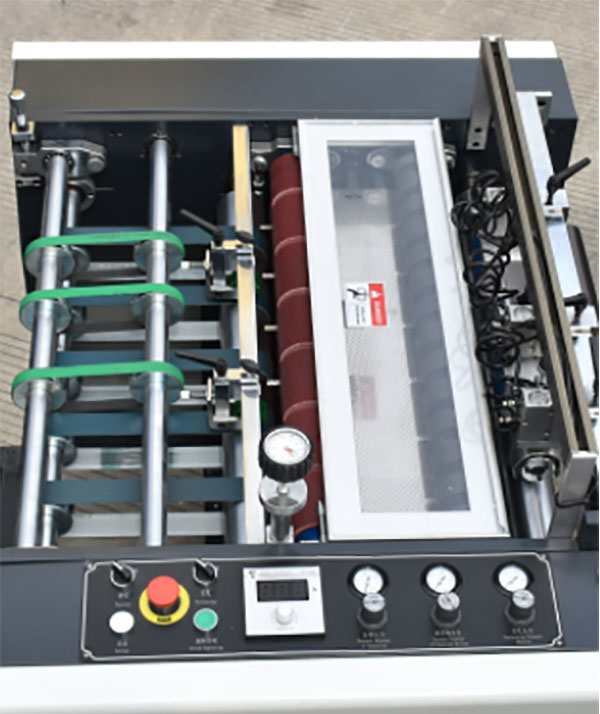

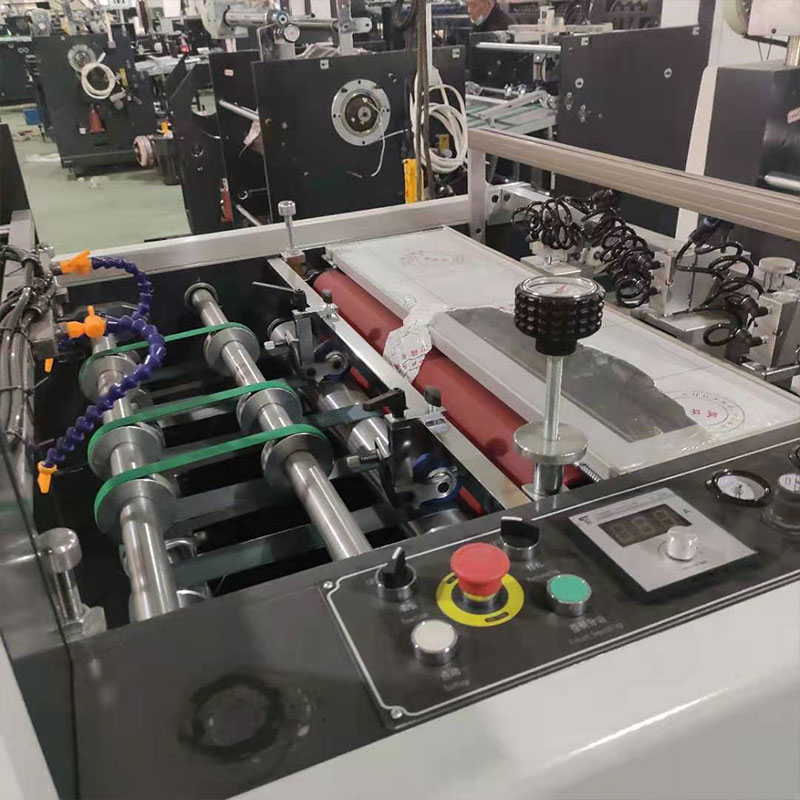

3.SEPARATION SYSTEM

(1) Tilbage perforeringssystem
(2) Anti-kurvesystem
(3) Pneumatisk perforeringsskæresystem
(4) Slot til separerende rulle
(5) Vedtage det centraliserede kontrolsystem for hele maskinen for at realisere præcis pneumatisk brud
(6) Magnetisk pulverkoblingskontrol

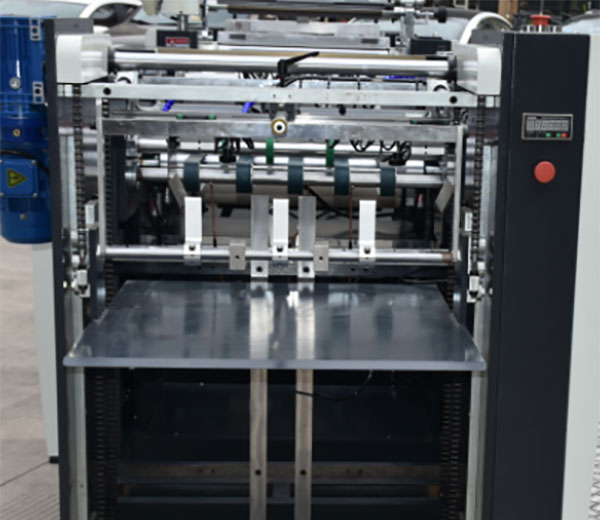

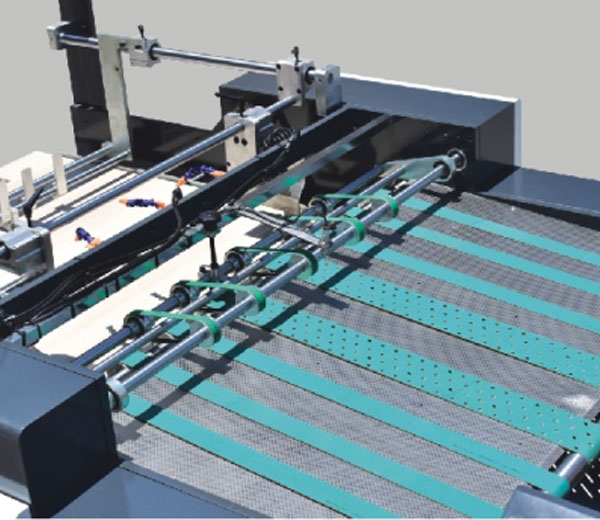

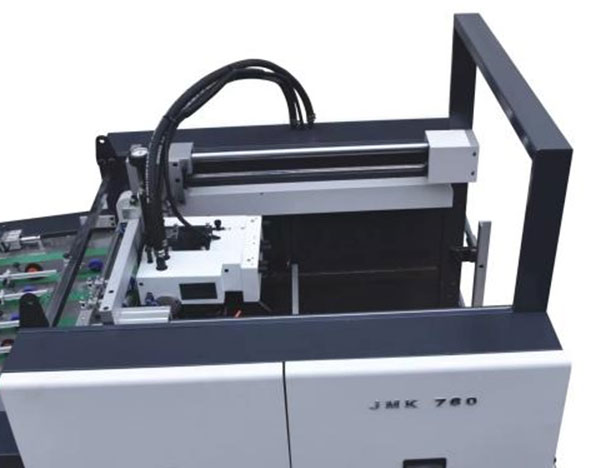

4.Automatisk papirstabler

(1) tyndt papirbølgede papirleveringssystem, vakuum sugepapirstabilisatorenhed for at holde papiret stabilt;
(2) Manuel hurtig løft af den modtagende tabel
(3) de øvre og nedre grænsebeskyttelsesenheder i den modtagende tabel;
(4) den automatiske sænkningsindretning af leveringstabellen og papirstoppet og alarmsystemet på grænsen for leveringen;
(5) Automatisk kumulativ tælling af papir;
(6) det højhastigheds pneumatiske fotoelektriske papiroptagelsessystem vedtages, og papiret tages nøjagtigt og pænt;

Hovedkomponenter
